Самодельное зарядное устройство для подзарядки автомобильного аккумулятора — маломощное зарядное устройство
Как обслуживаемые, так и не обслуживаемые автомобильные аккумуляторные батареи (АКБ) хотя бы раз в полгода необходимо заряжать, доводя их до состояния номинальной зарядки. Автолюбителям, ездящим зимой, эту процедуру рекомендуется делать ежемесячно. Дело в том, что при зимней городской езде аккумулятор практически не заряжается — скорость движения невысокая, фары и осветительные приборы работают много, водители часто включают не только вентилятор отопителя, но и вентилятор системы охлаждения двигателя — вспомните пробки, связанные со снежными заносами. При пуске прозябшего за ночь двигателя аккумулятору приходится очень нелегко. А если еще установлена мощная авторадиоаппаратура, не учтенная при расчете баланса потребления электроэнергии при проектировании автомобиля?
Да, хорошо отрегулированный двигатель запускается легко, и водитель часто надеется, что с аккумулятором у него все в порядке. И лишь когда раздается тоскливый щелчок реле стартера, водительская беззаботность становится очевидной. Поэтому в преждевременном выходе из строя эксплуатируемого так аккумулятора нет ничего необычного ввиду его хронического недозаряда.
Если автомобиль ночует под крышей, где имеется электричество, мороки при зарядке аккумулятора, связанной с его снятием с автомобиля или отсоединением его клемм, можно избежать, применив для регулярной подзарядки аккумулятора маломощное зарядное устройство.
Устройство для подзарядки автомобильного аккумулятора
Зарядное устройство обеспечивает ток зарядки до 2 А, так что его разрешается подключить непосредственно к бортовой сети электрооборудования, соединившись с ней через розетку переносной лампы или прикуривателя. Заметим, что при такой силе тока зарядка аккумулятора не сопровождается обильным выделением газов, обычно вызываемым кипением электролита, поэтому не нужно выворачивать у АКБ пробки, если они на нем есть. Более того, умеренный зарядный ток весьма благоприятен для аккумулятора, ведь он не вызывает коробления пластин или негативных явлений при зарядке.
Схема подобного зарядного устройства приведена на рис. 1. Трансформатор Тр1 — промышленного изготовления (типа ТН 36-127/220-50). Применение такого трансформатора продиктовано стремлением обеспечить максимальную надежность устройства. Подойдет и самодельный трансформатор при условии его тщательного изготовления и при пропитке обмоток компаундом или парафином.

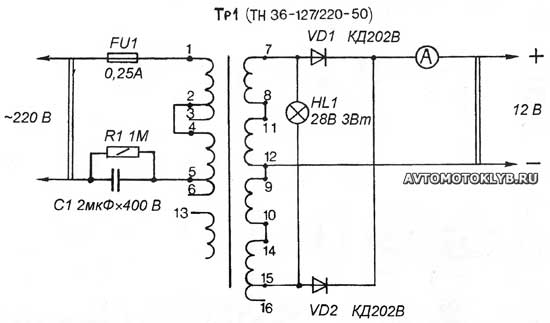

 Рис. 1. Электрическая схема маломощного зарядного устройства. |
Токоограничивающим элементом автомобильного зарядного устройства является конденсатор С1, включенный последовательно в сетевую цепь питания зарядного устройства. Без конденсатора маломощный трансформатор очень быстро перегреется и сгорит. Емкость конденсатора обычно подбирают экспериментально, по степени нагрева трансформатора, который должен быть теплым на ощупь.
Выпрямитель — двухполупериодный, со средней точкой, на диодах VD1 и VD2 типа КД202В, смонтированных на металлическом радиаторе. Индикатором включения зарядного устройства служит лампа накаливания HL1 на напряжение 28 В мощностью до 4 Вт. Эта лампа — обязательный элемент маломощного зарядного устройства, так как при включении устройства в сеть без нагрузки сетевая цепь трансформатора входит в резонанс, в результате трансформатор начинает угрожающе гудеть, а конденсатору С1 грозит пробой. В то же время при случайном отключении сетевого питания, что в условиях гаража вполне возможно, лампа гореть не будет и не «посадит» АКБ окончательно. А вот амперметр — тот прибор, который вообще-то можно не устанавливать. При использовании маломощного зарядного устройства на автомобиле, имеющем амперметр на приборном щитке («Волга», «Москвич-412», «УАЗ» и др.), амперметр позволит оценить силу зарядного тока.
При наличии в автомобиле выключателя массы, «земляную» клемму розетки разрешается подсоединить непосредственно к проводу, идущему от отрицательного вывода АКБ к выключателю, что обеспечит подзарядку без утечки через бортовую сеть.

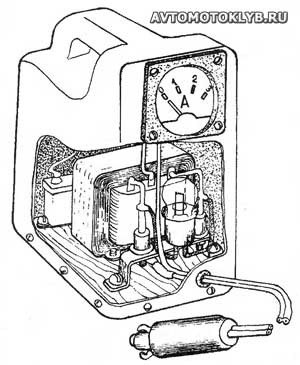

 Рис. 2. Конструкция маломощного зарядного устройства с амперметром. |
Конструктивно маломощное зарядное устройство выполнено следующим образом (рис. 2). К фанерной панели винтами М4 прикреплен трансформатор, на ней же с помощью шурупов установлен радиатор из дюралевых уголков (общий для обоих диодов). За трансформатором располагают конденсатор.
Для подключениязарядного устройства к находящейся в автомобиле розетке для переносной лампы использован покупной комплект из провода с вилкой и дополнительной розетки. Подобная розетка предусмотрена также на зарядном устройстве и используется для питания штатной переносной лампы автомобиля от электросети при работе в гараже.
В качестве кожуха зарядного устройства подбирают пластиковую канистру из-под масла (с ручкой), у которой удаляют дно. Кожух надевают на основание и крепят к последнему шурупами. Патрон с сигнальной лампой лучше смонтировать в пробке канистры. (На рис. 2 приведена конструкция маломощного зарядного устройства с амперметром.) Небольшая масса и малые габариты позволяют зарядное устройство возить в автомобиле.
При самостоятельном изготовлении трансформатора следует ориентироваться на сердечник сечением 10 см². Сетевая обмотка трансформатора состоит из 1000 витков провода ПЭВ-2 диаметром 0,4 мм, а вторичная — содержит 125 + 125 витков такого же провода диаметром не менее 1 мм.
И последнее. Выключив двигатель, не спешите вынимать ключ из замка зажигания. Обязательно взгляните на бортовой вольтметр на приборном щитке и сравните его показания с данными, приведенными в таблице. И самостоятельно решите задачу, а не пора ли подзарядить аккумулятор?
| Зависимость между напряжением на АКБ и степенью его разряженности | |||||
|---|---|---|---|---|---|
| Напряжение, В | 12,6 | 12,0 | 11,6 | 11,3 | 10,5 |
| Степень разряженности, % | 0 | 25 | 50 | 75 | 99,5 |
