Транспортные средства с приводом от линейного электродвигателя

Весьма перспективными для привода транспортных средств являются линейные электродвигатели, благодаря которым в машине отсутствуют вращающиеся части и нее проблемы, связанные с уравновешиванием центробежных сил. В принципе речь идет об асинхронном двигателе, у которого ротор развернут в плиту, закрепленную вертикально на земле, в то время как статор с обмоткой закреплен на транспортном средстве. Статор образует электромагнитное поле, но не вращающееся, а возвратно-поступательное.

Возникающие в плите токи аналогичны вихревым токам и масса транспортного средства уравновешена взаимодействием магнитного поля и индуцированных токов.

Конструкция такого линейного электродвигателя применительно к железнодорожному транспорту показана на рис. 1.

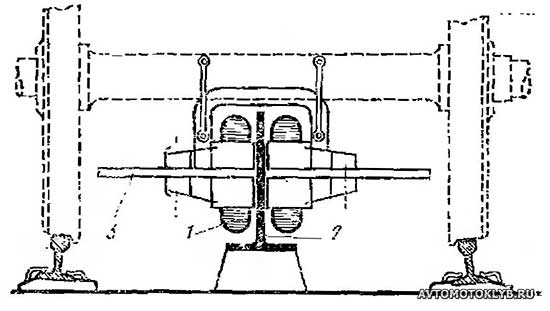

Рис. 1. Привод железнодорожного вагона с помощью линейного электродвигателя

1 — обмотка статора; 2 — плита ротора; 3 — токопроводы.

Статор 1 с обмоткой расположен по обеим сторонам плиты ротора 2, а зазор между обеими частями поддерживается с помощью ролика 3. Привод соединен с кузовом транспортного средства с помощью качающихся поперечно рычагов, способных передавать силу тяги в продольном направлении. Линейный электродвигатель пригоден для транспортных средств, движущихся на воздушной подушке (о транспортных средствах на воздушной подушке смотрите на этой странице). Они применяются также для разгона экспериментальных образцов автомобилей при ударных испытаниях.
