Вместо смотровой ямы в гараже — площадка для подъема кузова автомобиля
Каждый автолюбитель знает, как неудобно проводить работы под кузовом легкового автомобиля. Устройство же смотровой ямы для автолюбителя — дело сложное и для многих непосильное. Облегчить эту задачу вам поможет деревянная сборная площадка для подъема кузова (рис. 1) — альтернатива смотровой ямы в гараже.
 Рис. 1. Вместо смотровой ямы — сборная площадка для подъема кузова автомобиля. |
Площадка для подъема кузова автомобиля, которая с успехом заменит смотровую яму в гараже, состоит из двух частей — наката и основания, которые сделаны из досок толщиной 30 мм. Площадку можно установить в несколько минут на любом подходящем месте, быстро и с удобством произвести необходимый ремонт.

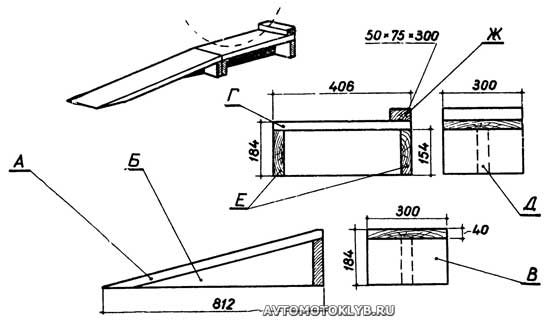

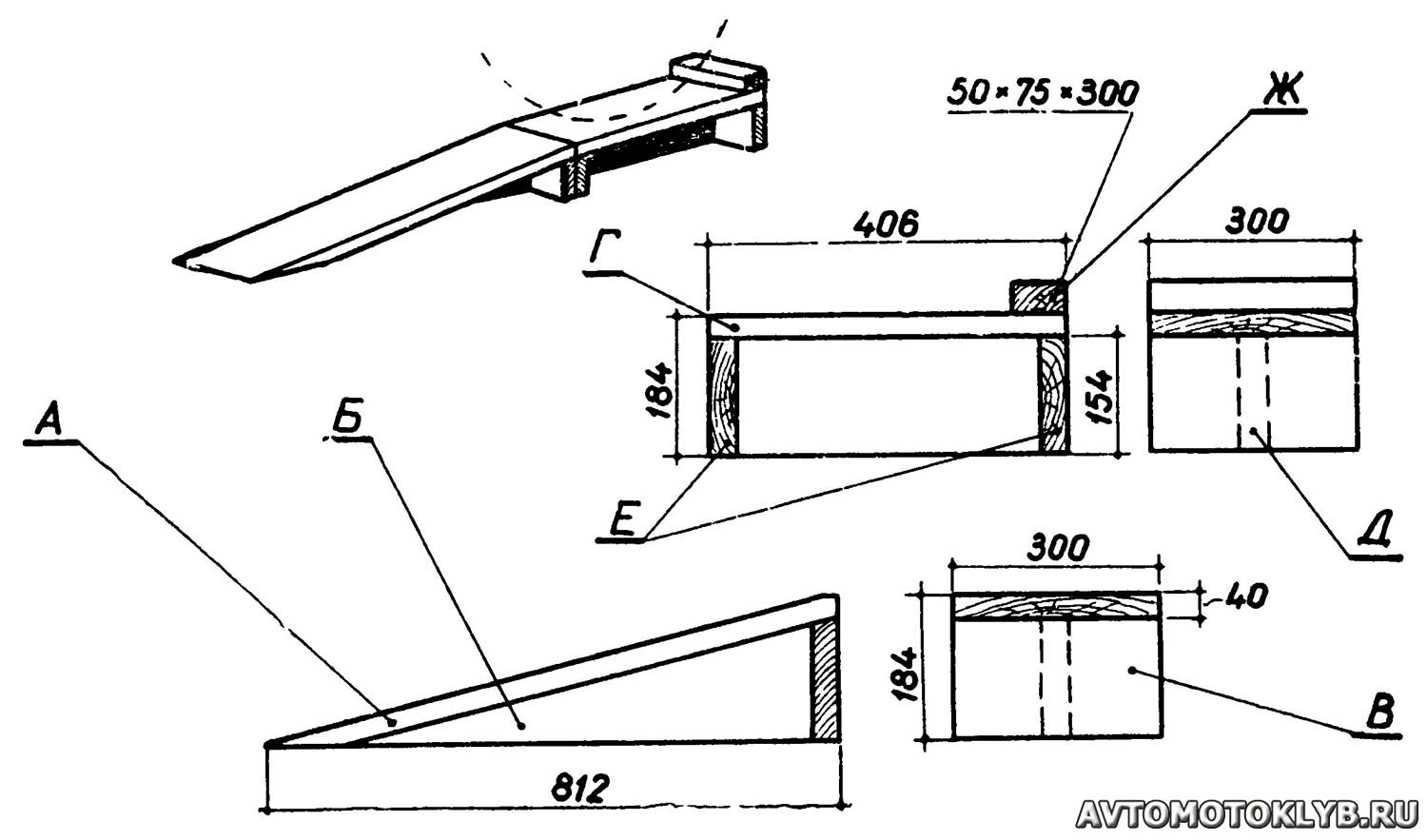

 Рис. 2. Конструкция площадки для подъема кузова автомобиля, заменяющей смотровую яму в гараже. |
Конструктивно площадка для подъема кузова решена так, что, несмотря на небольшую толщину досок, с гарантией обеспечивает требуемую прочность (рис. 2). Для ее изготовления подберите доски (желательно из твердых пород древесины) сечением 30x300 мм и брусок сечением 75х50 мм для упора. Доски хорошо отстрогайте, чтобы их было легче красить. Детали по своей форме элементарны. Продольную перегородку наката проще сделать из одной доски размером 30х154х690 мм, распилив ее по диагонали.
Спецификация деталей «смотровой ямы» — площадки
для подъема кузова автомобиля
| Буквенное обозначение детали | Наименование детали | Количество | Размеры в мм | ||
|---|---|---|---|---|---|
| Длина | Ширина | Толщина | |||
| Накат | |||||
| А | Опалубка | 2 | 900 | 300 | 30 |
| Б | Перегородка продольная | 2 | 690 | 154 | 30 |
| В | Перегородка поперечная | 2 | 300 | 154 | 30 |
| Основание | |||||
| Г | Опалубка | 2 | 406 | 300 | 30 |
| Д | Перегородка продольная | 2 | 346 | 154 | 30 |
| Е | Перегородка поперечная | 4 | 300 | 154 | 30 |
| Ж | Упор | 2 | 300 | 75 | 50 |
Собирать площадку желательно на шурупах, а не на гвоздях. Чтобы наша альтернативная «смотровая яма» — площадка для подъема кузова дольше прослужила, ее надо пропитать горячей олифой и покрасить.
