Самодельные аэросани — конструкция и чертежи

«Осень зиме дорогу мостит», — говорит народная пословица. Поэтому, хоть и далеко еще до первых снегопадов, мы начинаем публикации о необычных зимних самодельных аэросанях.

Сегодня мы хотим рассказать, как самостоятельно, своими руками сделать аэросани, и познакомить вас с одной из таких интересных конструкций — оригинальными самодельными аэросанями.

Перед авторами данной конструкции аэросаней стояла задача: построить машину, которая была бы проста по конструкции, обладала хорошей проходимостью, имела минимальный вес, обеспечивала бы максимальную надежность в эксплуатации и легкость управления. Прошли три года разработки чертежей аэросаней, поисков и экспериментов, пока не определилась рациональная схема и не воплотилась в металл конструкция необычных аэросаней — на одной лыже.

Технические характеристики самодельных аэросаней
Габаритные размеры, мм:
длина полная	3050
ширина	2100
высота	1460
высота по винту	2300
Вес конструкции, кг:
сухой	158
ходовой	357
Полезная нагрузка, кг	120
Двигатель мотоциклетный, М-72, л. с.	22
Запас топлива, кг	20
Воздушный винт деревянный с поворотом лопастей на месте:
диаметр, мм	2000
тяга, кг	92
Качество «К» аэросаней	0,258
Удельное давление на снег, кг/см²	0,03—0,45
Максимальная скорость, км/ч	60
Эксплуатационная, км/ч	35—40

В отличие от обычных трех- или четырехлыжных схем аэросаней у этой машины только одна ходовая лыжа, несущая основную нагрузку. По бокам, правда, есть еще две небольшие лыжи, поддерживающие. Они обеспечивают устойчивость на стоянке и на поворотах.

Удельное давление основной лыжи, имеющей большую площадь, очень невелико. Это позволяет значительно снизить общее сопротивление движению и сделать конструкцию более экономичной. Оригинально решены система управления машиной и тормозное устройство, которое надежно работает на любом снежном покрове.

Проблема торможения аэросаней до последнего времени не имела удовлетворительного решения. Все существующие системы — тормозные штыри и когти и даже торможение воздухом за счет реверса воздушного винта — сложны, трудоемки, а главное, недостаточно надежны. В новых аэросанях и здесь найден интересный вариант — выдвижные ножи.

Конструкторам удалось создать простой, легкий и надежный корпус с красивыми обтекаемыми обводами. По форме и конструкции он напоминает кабину спортивного планера.

Схема конструкции и чертежи аэросаней

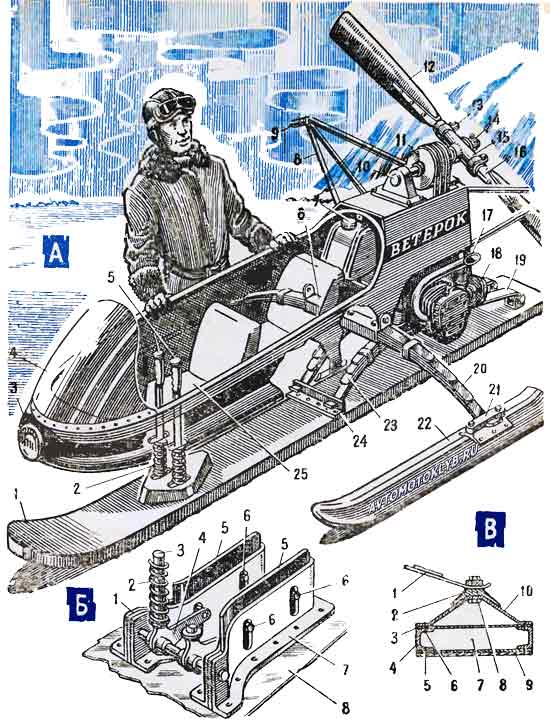

Вид «А»: 1 — основная ходовая лыжа, 2 — обтекатель механизма управления, 3 — фара,
4 — ветровое стекло, 5 — рычаги управления, 6 — заднее пассажирское сиденье,
7 — бензиновый бак, 8 — ограждение винта, 9 — габаритный огонь, 10 — корпус опорно-упорного шарикового подшипника; 11 — ведомый шкив с клиновидными ремнями,
12 — лопасть винта, 13 — хомут затяжки лопасти, 14 — гайка крепления винта к валу,
15 — втулка винта, 16 — хвостовик лопасти, 17 — выхлопная труба, 18 — двигатель,
19 — шарнирное крепление рессоры, 20 — рессора поперечной подвески, 21 — башмак крепления рессоры, 22 — поддерживающая лыжа, 23 — рессора продольной подвески,
24 — узел скользящего крепления рессоры, 25 — сиденье водителя;
Вид «Б»: 1 — корпус механизма управления, 2 — пружина подвески, 3 — рычаг управления, 4 — ось рычагов управления, 5 — ножи управления, 6 — направляющие штифты ножей,
7 — отбортовка корпуса, 8 — нижняя обшивка лыжи;
Вид «В» — поддерживающая лыжа в разрезе: 1 — рессора, 2 — башмак крепления рессоры, 3 — верхняя обшивка лыжи, 4 — бортовой швеллер, 5 — нижняя обшивка лыжи,
6 — заклепка, 7 — внутренний объем лыжи, заполняемый пенопластом, 8 — болт крепления башмака, 9 — полиэтиленовая подошва лыжи, 10 — хребтовая коробка лыжи;

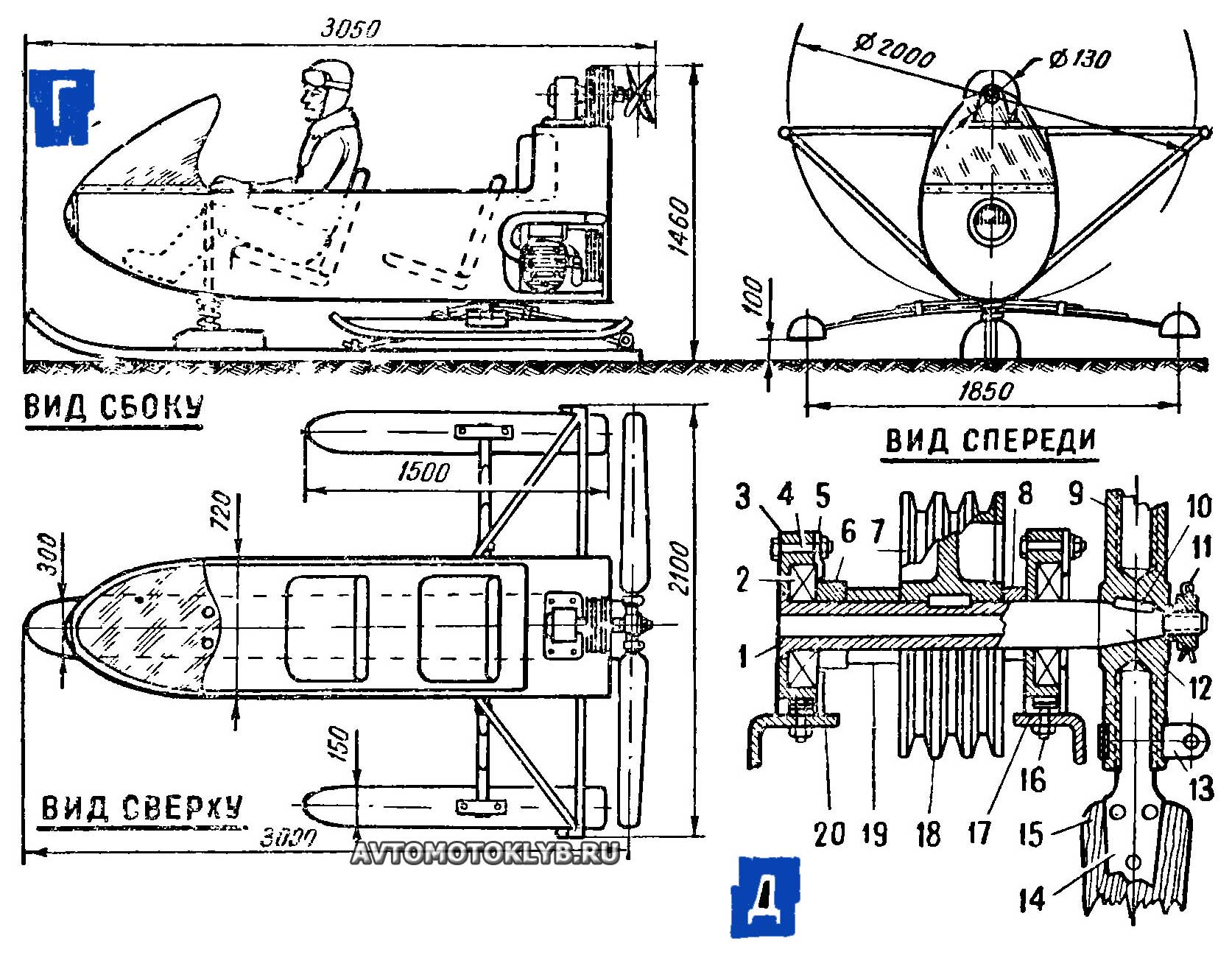

Вид «Г» — вид аэросаней сбоку, сверху и спереди;
Вид «Д» — вал воздушного винта: 1 — пустотелый вал, 2 — двухрядный шариковый опорно-упорный подшипник, 3 — корпус подшипника, 4 — болт, 5 — прижимное кольцо,
6—8 — распорные втулки, 7 — ведомый шкив клиновидных ремней, 9 — втулка воздушного винта, 10 — шпонка, 11 — шплинт, 12 — конус вала винта, 13 — стяжной хомут винта,
14 — хвостовик лопасти, 15 — лопасть, 16 — болт крепления к пилону, 17 — пилон,
18 — шкив, 19 — распорная втулка, 20 — пилон.

На двухместных аэросанях, которым авторы дали имя «Ветерок», установлен мотоциклетный двигатель мощностью 22 л. с. с принудительным охлаждением от центробежного вентилятора. Двигатель расположен в нижней части корпуса — это обеспечивает низкое расположение центра тяжести машины и делает ее устойчивой при поворотах и движении по пересеченной местности. Передача вращения на вал воздушного винта осуществляется клиновидными ремнями. Имеющийся опыт показал, что клиноременная передача более надежна, чем цепная. Чтобы увеличить ресурс ее работы, исключить пробуксовку на шкивах и повысить к. п. д., устанавливаются параллельно сразу три клиновидных ремня типа В.

Baл воздушного винта размещен на специальном пилоне корпуса над двигателем, на двух — опорно-упорном и опорном — подшипниках. Шкив клиновидных ремней крепится на шпонке, а в продольном направлении фиксируется распорными втулками. Диаметр шкива на валу винта 130 мм (ведомого), на двигателе — 120 мм (ведущего).

Воздушный винт — двухлопастный, деревянный. Его шаг изменяют, разворачивая лопасти на нужный угол и фиксируя их стяжными хомутами. Деревянные лопасти снабжены металлическими хвостовиками с резьбовой законцовкой. Они ввертываются в металлическую втулку винта, которая установлена на конусе вала на шпонке и закреплена специальной гайкой, законтренной шплинтом. В проточках втулки под стяжные хомуты сделаны продольные прорези для затяжки хвостовиков лопастей и заплечники, которые не дают сползать стяжным хомутам.

Трубчатое ограждение воздушного винта крепится болтами к силовому каркасу корпуса. Оно окрашивается яркой красной краской. На концах ограждения размещаются габаритные огни — красный и зеленый.

Дюралюминиевый, клепаный корпус самодельных аэросаней состоит из выколоченной обшивки толщиной 1 мм, двух силовых шпангоутов, подкрепляющих профилей и нижней продольной балки. Балка выполнена из прессованных профилей и связана с обшивкой корпуса. Обрез кабины усилен окантовочным дюралюминиевым профилем.

Корпус имеет съемный фонарь из оргстекла на каркасе из дюралюминиевых профилей или съемное ветровое стекло.

Внутри кабины два легких сиденья для водителя и пассажира. В задней части из профилей и обшивки образован пилон под вал воздушного винта, а в нижней части — вырез под двигатель. Сам двигатель установлен на выходящих концах профилей нижней балки корпуса.

Для устранения вибраций и обеспечения достаточной опоры на шпильки крепления картера установлены лапки, которые через резиновые амортизаторы крепятся болтами к профилю корпуса.

Длина основной лыжи — 3,0 м, ширина — 0,3 м. Размер поддерживающих лыж: 1,5х0,15 м. Подошвы лыж, чтобы уменьшить трение, подшиты полиэтиленом низкого давления. Основная лыжа имеет подрез длиной 1,5 м.

Амортизация корпуса обеспечивается сзади двумя продольными рессорами (от автомобиля «Москвич-407»), а спереди — двумя спиральными пружинами. Поддерживающие лыжи также навешены на рессорах (жестко) и приподняты над подошвой основной лыжи на 100 мм. Их уровень можно регулировать в зависимости от состояния снежного покрова.

На стоянке машина опирается на все три лыжи. При движении по мере увеличения скорости уменьшается глубина следа, сани как бы «всплывают». При этом боковые лыжи выходят на поверхность снега и почти с ним не соприкасаются.

В подошву основной лыжи вмонтированы два профилированных ножа, с которыми связаны рычаги управления и торможения, размещенные в кабине самодельных аэросаней.

При движении по прямой оба рычага должны находиться в крайнем положении «от себя». Если нужно выполнить поворот, соответствующий рычаг переводится в крайнее положение «на себя». При этом ножи выдвигаются из лыжи, выступая за пределы ее подошвы на 50 мм. Врезаясь в снег, они и заставляют машину разворачиваться. Радиус поворота на рыхлом целинном снегу — 8 м, на плотном сани разворачиваются почти на месте. Тормозят, переводя в положение «на себя» оба рычага. Такое управление удобно и не требует от водителя особых усилий.
