Ремонт мотоциклетных коммутаторов зажигания

Более двух лет прошло с тех пор, как я установил на своем мотоцикле «Иж-Юпитер 4» бесконтактное зажигание на базе восходовского генератора, коммутатора 262.3734 и самодельного диодного смесителя (рис 1).

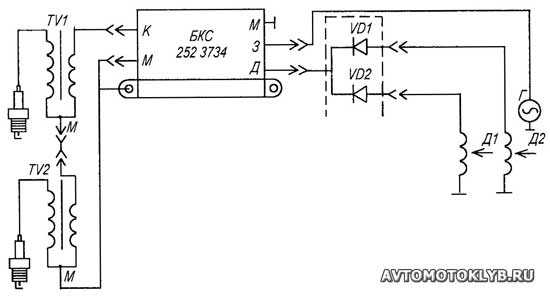

Ремонт мотоциклетных коммутаторов зажигания
Рис. 1. Бесконтактное зажигание на базе восходовского генератора, коммутатора 262.3734 и самодельного диодного смесителя.

Убедившись в надежной работе моего творения, коллеги решились на подобное усовершенствование своей мототехники. Однако появились вопросы типа «Я собрал по твоей схеме — объясни, почему у меня не работает».

Вот некоторые типичные неисправности:
— нет искры вообще;
— мотор хорошо работает на холостых, но сбоит на оборотах выше средних;
— мотор хорошо пускается, но работает в основном какой-то один цилиндр, второй подхватывает изредка, вспышки следуют неравномерно;
— искры нет только при установке в схему мотоцикла «Иж»
— на мотоцикле «Восход» искра есть, при замене блока коммутатора-стабилизатора (БКС) аналогичным, другого типа (251.3734 на КЭТ 1-А) неисправность исчезает.

Все перечисленные неприятности указывают на дефект БКС. Рассмотрим заводскую схему блока (рис 2). Она скопирована с блока КЭТ 1-А выпуска 1980-х годов. В части коммутаторов стабилитрон VD2 представлен КС650 (или двумя последовательно включенными Д817Б).

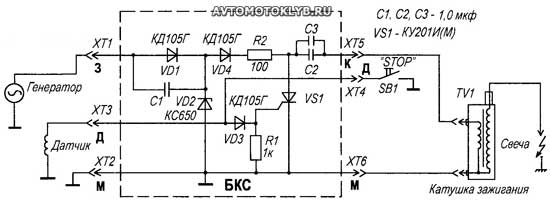

Принципиальная электрическая схема блока коммутатора-стабилизатора (БКС) заводского производства
Рис. 2. Принципиальная электрическая схема блока коммутатора-стабилизатора (БКС) заводского производства.



Обозначение элемента на схемах КЭТ-А 251.3734
C1 МБМ-1,0х250 В МБМ-1,0х250 В
C2, C3 МБМ-1,0х160 В МБМ-1,0х160 В
VD2 2хД817Б КС650А, КС680А
VD1, VD3, VD4 КД105Г КД208Б, КД2091
VS1 КУ201И(М) КУ2211
R2 100м исключен

Последние исполнения БКС — 251.3734, 261.3734, 262.3734 схематически не различаются. Изменились лишь внешность и тип некоторых деталей.

Принцип работы устройств одинаков, конденсатор С2 заряжается от высоковольтной обмотки генератора по цепи VD1, С1, VD2, VD4, R2. Положительным импульсом напряжения отдатчика, через VD3 открывается тринистор VS1, который разряжает С2 на обмотку катушки зажигания TV1, формируя искру на свече F1. Стабилитрон VD2 ограничивает напряжение на C2-VS1 на уровне 130—160 В. Однако на работающем коммутаторе вольтметр показал 194 В — явное перенапряжение, влияние разброса параметров стабилитрона. Хочется отметить интересную деталь — в качестве С2 применены два конденсатора типа МБМ. Такие конденсаторы могут долго работать в импульсном режиме. Являясь «самовосстанавливающимися», они легко переносят кратковременные перенапряжения.

Места пробоя обкладок заполняет парафиновая пропитка диэлектрика. К сожалению, это не проходит бесследно — со временем фольга обкладок начинает напоминать решето, емкость прибора падает. Пробои диэлектрика приводят к увеличению проводимости и появлению утечек. Работая в коммутаторе, такой конденсатор просто не успевает накапливать заряд за время между двумя импульсами датчика. Вот почему нормально работающий на мотоцикле «Восход» («Минск») блок барахлит в схеме мотоцикла «Иж», где частота импульсов запуска в два раза больше.

Конденсатор с утечкой выявляется по простой схеме (рис 3). С соблюдением мер безопасности (схема гальванически связана с бытовой сетью) подключаем проверяемый конденсатор в цепь. Электролампа-индикатор светиться не должна — свечение указывает на наличие утечки. Время проверки 15—30 минут (в сомнительных случаях — до 1 часа). Несмотря на несколько варварский способ проверки, для конденсатора он практически безопасен. В процессе эксплуатации он подвергается большим нагрузкам. Таким образом мною были выявлены тринадцать конденсаторов с явной утечкой, причем четыре из них в блоках, нормально работавших на одноцилиндровых моторах, но сбоивших в схеме «Ижа».

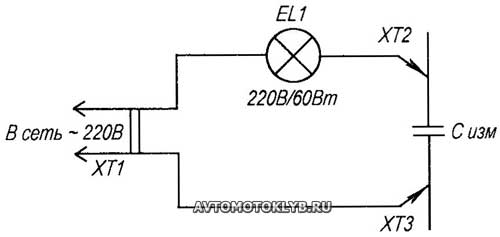

Схема проверки конденсаторов и тринисторов на наличие утечек
Рис. 3. Схема проверки конденсаторов и тринисторов на наличие утечек.

Заменить конденсаторы в КЭТ-1А несложно — блок легко разбирается. Такая же замена в исполнении 252.3734 — труднее. Для начала удаляем заполняющую корпус пористую массу, проварив коммутатор в кипящей воде 15—20 минут. Затем аккуратно «выщипываем» заполнитель пинцетом. Потянув за разъемы, вынимаем плату и получаем доступ к печатному монтажу. Можно, конечно, заменить неисправный прибор аналогичным, но нет гарантии, что новый вскоре тоже не выйдет из строя (причину см. выше), поэтому рекомендую менять на конденсаторы типа К73-17 1,0 мкФ/400 В (а еще лучше 4х0,47 мкФ/630 В). Два конденсатора нормально располагаются на плате. Герметизацию блока выполняем заливкой его строительной пеной или вырезанной по размеру пластиной резины. Предостерегу от применения различных автогерметиков — их активные компоненты со временем разрушат медные дорожки платы. В целях обеспечения максимальной надежности устройства «безальтернативным» вариантом я считаю металлобумажные конденсаторы типа МБГ, МБГП, МБГЧ (буква Г указывает на конструктивное исполнение прибора), рассчитанные на напряжение 400—630 В. Единственная проблема в этом случае — габариты. Возможен компромиссный вариант — в схеме для мотоцикла «Иж-Юпитер» величину С2 уменьшаем до 1 мкФ. Это обеспечит гарантированный его заряд за пол-оборота коленчатого вала.

Остальные элементы устройства особых нареканий обычно не вызывают. С1 (К73-15) достаточно надежен. Диоды VD1, VD4 советую заменить на КД226Г (с желтым кольцом). VD3 практически «неубиваем». Случается, что тринистор VS1 сменяет свои характеристики (двигатель начинает запускаться в обратную сторону) — это можно устранить заменой его на КУ202Н или (что еще лучше) на Т122-20-10. Крайне редко выходит из строя КУ221Г (КУ240А1). Замена тринистора сопряжена с подбором по минимальному току управления. Данная схема зажигания весьма требовательна к этому параметру. Я провожу отбор при помощи схемы, изображенной на рисунке 4.

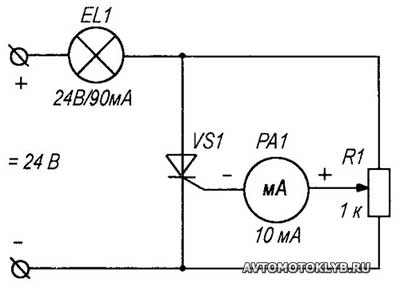

Схема устройства для подбора тринисторов VS1
Рис. 4. Схема устройства для подбора тринисторов VS1.

Перемещая движок R1 снизу вверх, отмечаем по миллиамперметру РА1 величину тока открывания исследуемого тринистора VS1 по началу свечения лампы EL1. Для использования отбираем экземпляры с током управления I = 1—8 mA. К сожалению, встречаются тринисторы с увеличенным током утечки. Проверка этого параметра производится по схеме, приведенной на рисунке 3. Свечение лампы будет указывать на неисправность прибора.

Восстановленный таким образом БКС пригоден к дальнейшей эксплуатации в системе зажигания как одно-, так и двухцилиндрового мотоцикла.

Д. Рассказов, г. Кашира.
