Регулировка развала схождения колес своими руками

Нарушение углов развала передних колес легковых автомобилей приводит к неприятным последствиям: увеличивается нагрузка на рулевое колесо, затрудняется управление машиной, возникает интенсивный односторонний износ протектора шин: при увеличении угла развала быстрее изнашивается наружная сторона, а при уменьшении — внутренняя. Поэтому, как только появляются вышеперечисленные признаки, следует, не откладывая в долгий ящик провести проверку и соответствующую регулировку развала схождения колес.

Если вас не пугает перспектива существенно облегчить свой кошелек, то ваша дорога лежит на автосервис. Ну, а если для вас автомобиль не только средство передвижения, но и объект технического приложения умения ваших рук, то с процедурой регулировки развала схождения колес вы справитесь и самостоятельно. И поможет вам предлагаемое приспособление.

Регулировка развала схождения колес - как сделать развал схождение колес своими руками - приспособление для регулировки развала схождения колес

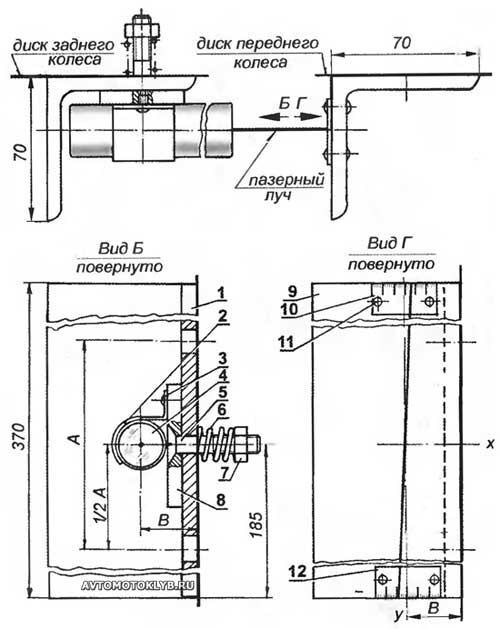

Приспособление для регулировки развала колес легковых автомобилей:
1 — угольник заднего колеса; 2 — скоба-прижим; 3 — винт МЗ; 4 — лазерная указка;
5 — ось платформы (винт М8); 6 — пружина сжатия; 7 — гайка М8; 8 - - поворотная платформа; 9 — угольник переднего колеса; 10,12 — верхняя и нижняя шкалы отклонений (отрезки металлической линейки); 11 — заклепка.

Подготовка процедуры регулировки развала схождения колес обычная:

— довести давление в шинах до нормы;

— проверить и при необходимости отрегулировать зазоры в подшипниках передних колес;

— установить автомобиль на горизонтальную площадку (как правило, подобрать подобную площадку в «домашних» условиях практически невозможно; поэтому не стоит мучиться: добиться горизонтальности автомобиля можно с помощью водяного уровня и подкладок под колеса);

— нагрузить автомобиль массой 150 кг на переднем и заднем сиденьях;

— покачать передок машины для устранения влияния трения в подвеске.

После подготовки автомобиля на переднее и заднее левые колеса устанавливается приспособление. Оно состоит из двух алюминиевых угольников 70x70x7 мм длиной 370 мм каждый. В угольниках сверлятся по два отверстия диаметром 12 мм для крепления их к дискам колес. Межцентровое расстояние А — в зависимости от марки автомобиля.

На одном из угольников с помощью подпружиненной поворотной платформы (алюминиевой пластины 60х40х7 мм) и скобы крепится лазерная указка. На другом на наружную поверхность стенки (на которой нет отверстий) наносится разметка: горизонтальная линия «х» — строго по центру, и вертикальная «у» — на расстоянии В от ребра, а по верхней и нижней кромкам — риски-линейка с ценой деления 1 мм (вместо разметки можно закрепить отрезки металлической линейки). Этот угольник вертикально крепится двумя болтами М12х1,25 длиной 70 мм к диску левого переднего колеса размеченной плоскостью в сторону задних колес. Угольник с указкой устанавливается на левое заднее колесо. Вращая рулевое колесо, добиваемся совмещения луча указки с перекрестием горизонтальной и вертикальной линий на переднем угольнике. Затем, поворачивая платформу с указкой, фиксируем отклонение луча от линии «у» на верхней и нижней кромках. Разность этих показаний, отнесенная к высоте угольника (370 мм), даст нам тангенс угла развала левого колеса (для ориентира: при угле развала 1 градус разница показаний составляет 6 мм; в пределах 2 градусов каждый 1 мм разницы соответствует 10 минутам).

После регулировки развала на переднем левом колесе приспособление переносится на правую сторону автомобиля — и процедура повторяется для переднего правого колеса.
