Приспособление для разбортовки колеса своими руками

Приспособление для разбортовки резины автомобильных колес устроено по принципу рычага (рис. 1). Оно состоит из основной доски (рычага), закрепленной на вертикальной поверхности с помощью амбарной петли, и упора на такой же (петлевой) подвеске. Такое приспособление, сделанное своими руками, помогает значительно облегчить трудоемкую и тяжелую операцию по разбортовке колес и, безусловно, окажется весьма полезным всем автолюбителям.

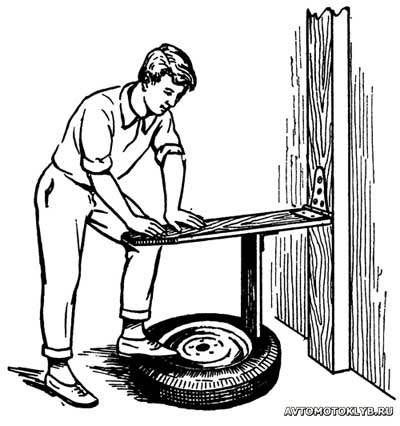

Рис. 1. Приспособление для разбортовки колеса своими руками.

Приспособление для разбортовки колес может быть прикреплено к стене гаража, сарая, к любому столбу и т. п. В убранном положении оно компактно и занимает мало места.

Рычаг и упор сделаны из доски сечением 50х150 мм и длиной соответственно 1200 и 380 мм (рис. 2). Приспособление для разбортовки колес собирается на петлях амбарного типа, которые крепят с помощью шурупов. Рычаг навешивают на высоте 430 мм от уровня пола. Упор закрепляют на нижней пласти рычага на расстоянии 550 мм от корневого узла навески.

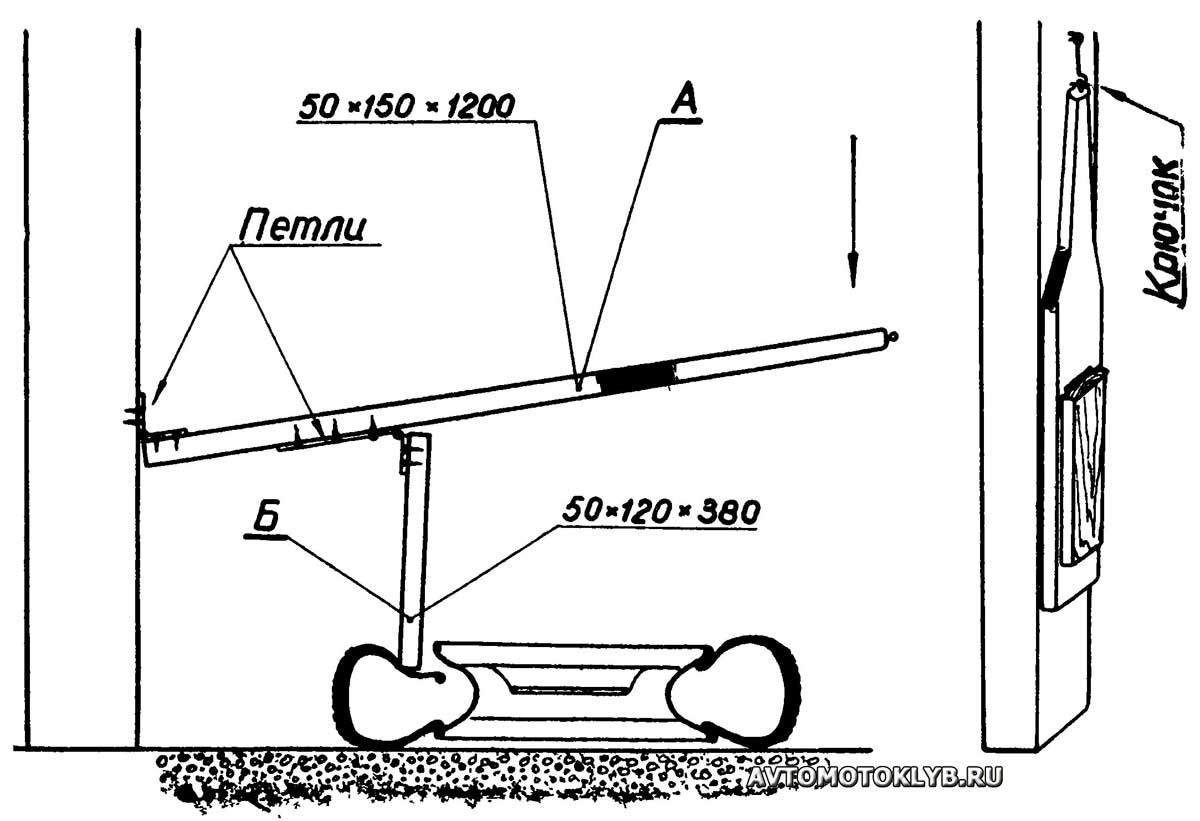

Рис. 2. Конструкция приспособления для разбортовки автомобильных колес. Справа стопорение приспособления в нерабочем положении.

Спецификация деталей приспособления для разбортовки колес

Буквенное обозначение детали	Наименование детали	Количество	Размеры в мм
			Длина	Ширина	Толщина
А	Рычаг	1	1200	150	50
Б	Упор	1	380	120	50

Для фиксации приспособления в убранном положении в торец рычага закрепляют петлю, а на стенку — крючок с таким расчетом, чтобы он заходил в петлю при полностью убранном рычаге.

Приспособление для разбортовки колес желательно покрасить, особенно в том случае, если оно будет установлено на открытом воздухе.
