Как сделать мини мотоцикл своими руками

Кто не хотел бы своими руками сделать мини мотоцикл! Представляем вашему вниманию простейшую конструкцию такого мини мотоцикла.

Самодельный мини мотоцикл.

Для изготовления нашего мини мотоцикла необходимы следующие материалы: старая велосипедная рама от мужского дорожного велосипеда; передняя вилка и руль; двигатель Д-4, Д-5 или Д-6 и два колеса для машин типа «карт» размером 250х50 мм. Можно использовать и другие колеса — от мотороллера, детских велосипедов или самокатов.

Чтобы сделать своими руками мини мотоцикл, еще потребуется кусок железной трубки или прутка диаметром 16—18 мм, несколько гвоздей диаметром 4—6 мм, две-три деревянные чурки, железная полоска толщиной 1—2 мм, несколько болтов с гайками и обрезки фанеры толщиной 8—12 мм.

Из инструментов для изготовления мини мотоцикла понадобятся: дрель, ножовка по металлу, несколько сверл, паяльная лампа или газовая горелка, а также слесарные тиски или молоток.

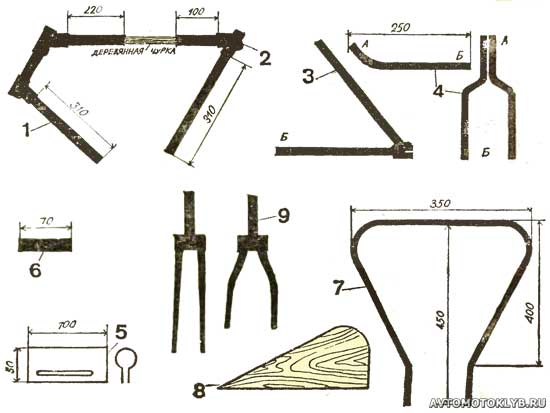

Первая и самая сложная деталь мини мотоцикла — рама. Чтобы изготовить ее, надо нарезать детали из рамы дорожного велосипеда: детали 1, 2 и 3. Размеры деталей 1 и 2 даны на чертеже, а размер перьев 3 будет зависеть от размеров колеса.

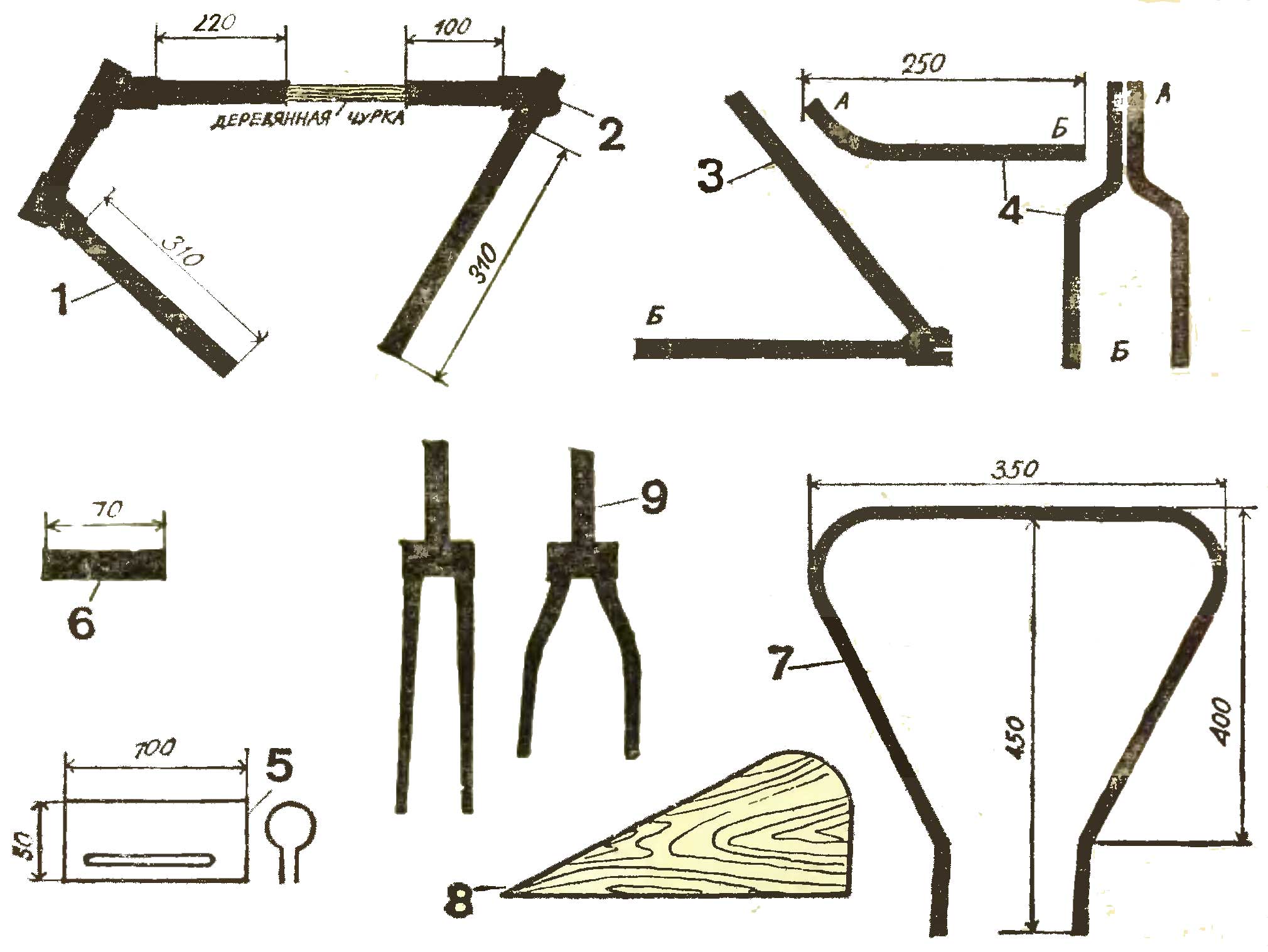

Как сделать мини мотоцикл своими руками — детали мини мотоцикла.

Деталь 6 вырезается из остатка нижней трубы рамы.

Теперь приступим к сборке новой рамы из деталей. Для этого нужны деревянная чурка и гвоздики, которые будут использованы в качестве заклепок.

Возьмите деревянную чурку длиной не менее 100 мм и обточите ее так, чтобы она туго входила в полости деталей 1 и 2. Наденьте на деталь 1 соединительную муфту 6. Вставьте чурку в деталь на половину ее длины, а на вторую половину наденьте деталь 2 до упора с первой деталью. Сверху их соединит муфта 6. Положите соединенные детали на ровную поверхность; отступя по 10 мм от каждого края муфты 6, просверлите сквозные отверстия по диаметру гвоздя. Вставьте кусочки гвоздя в полученные отверстия и заклепайте.

Основная часть рамы мини мотоцикла готова. Теперь надо подсоединить к ней перья задней вилки. Для этого используется деталь 4. Изготавливается она из двух кусочков трубки или прутка диаметром 16—17 мм. Изгиб ее имеет произвольный радиус, а ширина зависит от ширины колеса. Деталь 4 устанавливается одним концом, обозначенным буквой «а», в деталь 1. Концы, обозначенные буквой «б», соединяются с перьями, длина которых устанавливается опытным путем. После того как детали 1, 3 и 4 будут соединены, в местах соединения просверливаются отверстия, вставляются гвоздики и расклепываются. Деталей 5 надо изготовить две штуки. Эти детали устанавливаются на нижнюю часть пера (деталь 3) и служат для крепления заднего колеса. Изготовляют их из полоски железа, а крепятся они с помощью двух болтов с гайками.

Рама готова, теперь надо установить на нее двигатель. Устанавливается он так же, как и на велосипеде, но шпильки переднего крепления двигателя надо заменить, удлинив их на 25—30 мм. Этого требует крепление подножки — детали 7.

В центре передней части этой детали сверлятся отверстия по диаметру шпилек, а хвостовая часть соединяется с деталью 5 болтом с гайкой. Изготовить деталь 7 можно из трубки или прутка диаметром 16—18 мм. Изгибается она произвольным радиусом.

Для устойчивости ног к трубке 8 из фанеры толщиной 5—10 мм вырезаются две деревянные подножки. Форма их зависит от изгиба трубки 7. Крепятся они при помощи болтов с гайками.

Остается изготовить последнюю деталь мини мотоцикла — переднюю вилку 9. Она выкраивается из вилки велосипеда. Размеры ее зависят от применяемого колеса. Гнуть ее надо в нагретом виде очень осторожно.

Теперь остается поставить мини мотоцикл на колеса, установить бачок для горючего, все органы управления и приступить к испытаниям.
