Как измерить компрессию? Прибор для измерения компрессии
Хочу поделиться с автомотолюбителями технологией изготовления прибора для измерения компрессии в цилиндре двигателя внутреннего сгорания. Чтобы сделать такой прибор, потребуется автомобильная свеча и манометр МД227, который применяют для измерения давления в шинах грузовых автомобилей.
 Рис. 1. Переделка автомобильной свечи: а — свеча с фарфоровым стержнем; б — цоколь с нарезанной внутренней резьбой. |
Первым делом из свечи извлекают фарфоровый стержень. Для этого ножовкой по металлу удаляют отбортовку стержня на металлическом цоколе свечи (рис. 1). После этого стержень извлекается свободно. Внутри цоколя нарезают резьбу М10x1.

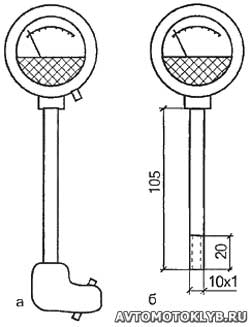

 Рис. 2. Переделка манометра: а — штатный манометр; б — манометр для компрессора. |
 Рис. 3. Компрессометр в сборе. |
При переделке манометра его трубку укорачивают до длины 110 мм и нарезают на конце трубки длиной 20 мм также резьбу М10х1 (рис. 2). После чего трубку ввинчивают в металлический цоколь свечи. С другой стороны трубки укреплен сам манометр (рис. 3).
Чтобы измерить давление (компрессию) в цилиндре на место свечи вворачивают изготовленный компрессометр и проворачивают вал двигателя. Стрелка манометра самофиксируется, показывая давление (компрессию) в проверяемом цилиндре.
Надеюсь, что изготовление данного прибора заинтересует автомотолюбителей.
